DS-CR
ZUKEN CAD솔루션 CR-8000과 연계하여 전기/전자 제품의 설계 과제를 효율적으로 해결할 수 있는 설계 지원 플랫폼 DS-CR. “PLM for Electronics”라는 컨셉으로 만들어진 DS-CR은 제품 라이프 사이클에 걸친 도메인, 제품, 사용자 간의 설계 데이터를 통합 관리하여 기업 개혁을 성공으로 이끄는 솔루션을 제공합니다.
PLM 시스템이라 불리는 수많은 제품은 설계 완료 후의 Part List(BOM) 관리 시스템입니다. 거기서 사용되는 ‘부품’ 은 주로 기구CAD로 설계된 기구 부품을 전제로 한 것이며 전자 기기에서 중요한 구성 요소인 전기 회로는 ‘PCB’라는 단위로 하나의 부품으로 구성되는 것이 일반적입니다. PCB를 구성하는 전자 부품은 설령 하위 구성으로서 Part List에 포함되어 있더라도 전자 부품 특유의 중요한 속성 정보 등과 함께 그것을 통합 관리하는 체제는 갖추어져 있지 않습니다. 그러므로 많은 전기/전자 기업이 만족할 수 있는 PLM 시스템이라고는 할 수 없을 것입니다.
DS-CR은 전기/전자 제품 개발의 품질/비용/개발LT(QCD)에 큰 영향을 끼치는 전자 부품의 수준으로 제품의 라이프 사이클을 최적화할 수 있게 합니다. 또한 해당 부품 정보를 포함하는 다양한 제품 정보를 설계 단계부터 활용하여 ‘제품 비용의 80%가 결정’ 되는 설계 단계까지 아우르는 ‘통합 제품 라이프 사이클 매니지먼트’를 실현합니다.
4가지 특징
CAD 데이터와 Part List (BOM)간 연계
데이터 간 정합성이 확보된 안전한 환경
설계 디지털 자산의 활용 촉진
주요 기능
전자 부품 데이터베이스
- 전자 부품 정보와 CAD 라이브러리의 통합 관리
- 전자 부품 정보와 EOL/대체 부품 등 전기/전자 설계에 필요한 부품 정보를 통합 관리
CAD와 연계한 Part List 작성지원
- CAD 데이터를 이용한 Part List 자동 작성
- 전자 부품 정보와의 연계를 통한 효율적인 Part List 작성
- 단종(EOL) 부품 및 사용금지 부품 체크
- 회로도와의 연계를 통한 각종 Part List 포맷 자동 작성
설계 성과물 관리를 맡는 설계 인프라
- 안전한 환경에서 각종 설계 데이터를 통합적 관리
- 데이터 별로 액세스 권한을 설정, 데이터 간 정합성에 의한 신뢰성 향상
- 개정 이력과 참조 이력을 참고로 과거 자산을 최대한 활용
Modular 디자인
- 회로 블록의 속성, 사양서, 제약 조건 등 모듈을 구성하는 다양한 관련 데이터를 매칭하여 일괄 관리
- 회로 블록내 사용 부품을 검색하거나 특정 회로 블록을 사용한 제품 검색
활용 예시
전자 부품 정보의 통합 관리
전자 부품 정보를 집약적으로 관리하여 설계에서 필요한 부품 정보를 원스톱으로 확인할 수 있습니다.
부품 스펙 뿐만 아니라 자재 정보(비용, 입수 가능성 등)를 고려한 부품 선정/데이터 체크를 할 수 있습니다.
설계 성과물 관리
전기/전자 설계에서 필요한 각종 파일을 취합하여 관리할 수 있습니다.
설계가 진행 중인 각 파일의 최신 상태를 상시 열람할 수 있습니다.
참조 설계 관리
설계 성과물 뿐만 아니라 관련 문서, 참조 노하우를 쉽게 검색할 수 있습니다. 참조 원본/참조처의 이력(상하위 관계)을 관리하여 설계 데이터의 Traceability를 확보합니다. 키 디바이스부터 제품 및 회로도를 역방향으로 검색할 수 있습니다. 실적이 있는 키 디바이스 주변 회로를 모듈화, 참조할 수 있게 됩니다.
회로 부품 정보 작성
관련 CAD 데이터와 부품 DB의 정보를 불러와 Part List 를 자동으로 작성할 수 있습니다.
기구 부품 등의 비회로 부품도 관리하여 Part List 작성 시에 추가할 수 있습니다.
회로도에서 옵션 별 부품 정보를 불러와 하나의 Part List 에 모아서 관리할 수 있습니다.

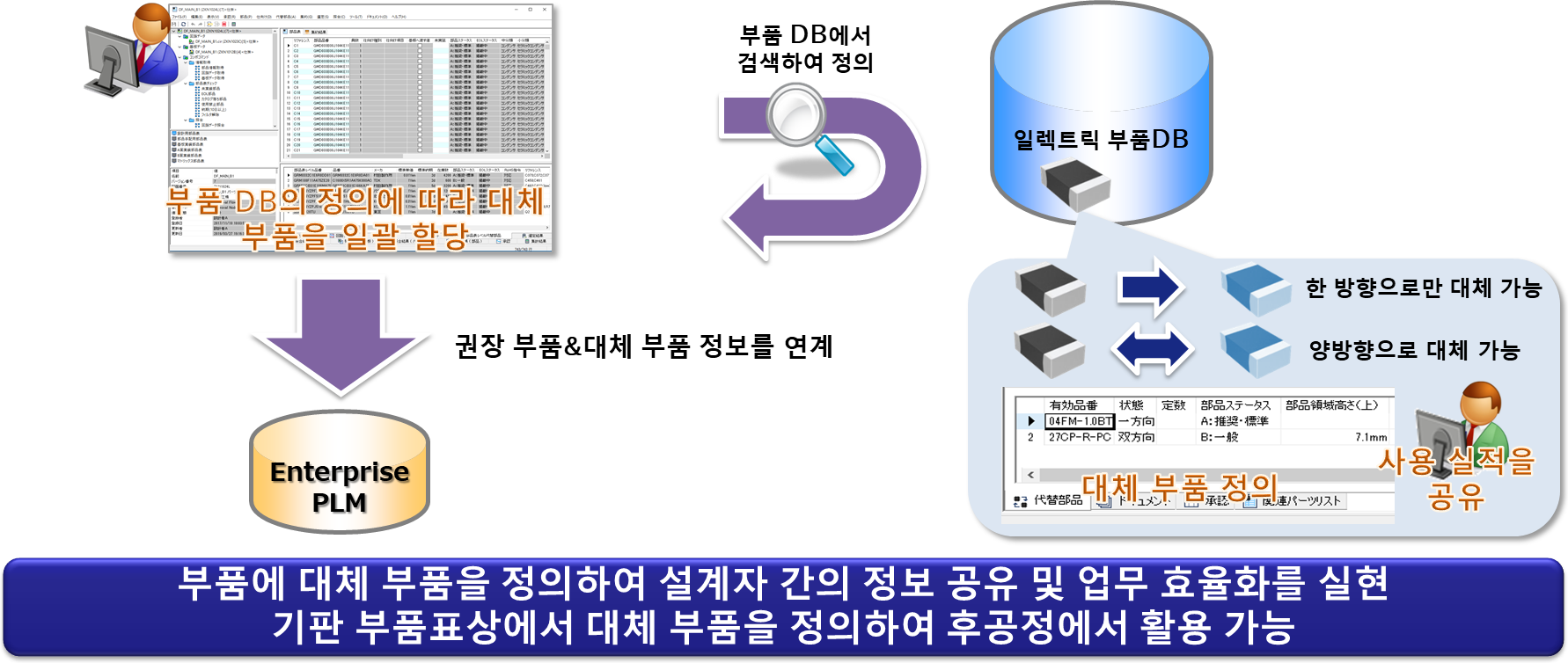

BCP(Business Continuity Plan: 업무 연속성 계획)
대체 부품 정보와 Part List 연계를 통하여 부품 EOL정보나 재해 시의 부품 공급 부족에 대한 대응책을 검토하여 BCP에 담을 수 있습니다.
EOL 부품 정보를 설계 데이터로 전달하여 EOL 대응 시 수정 누락을 방지합니다. 대체 부품 관리나 설계 변경과 관련된 설계자의 부담을 경감시킵니다.
설계 데이터의 정합성
부품표와 회로도/PCB도를 비교하여 설계 데이터 간의 차분 체크 및 차분 반영이 가능합니다.
설계 데이터의 버전별 차이를 비교하여 변경 부분을 보다 쉽고 정확하게 확인할 수 있습니다.
모듈 정보의 통합 관리
모델 기반 디자인의 환경 구축을 위하여 회로 블록, 부품 정보, 사양서, 검사서 등의 문서를 모듈로 통합 관리합니다.
모듈 관리로 필요한 참조 원본/참조처의 이력/승인 관리, 참조 관리, 정보의 역전개를 실행할 수 있습니다.
